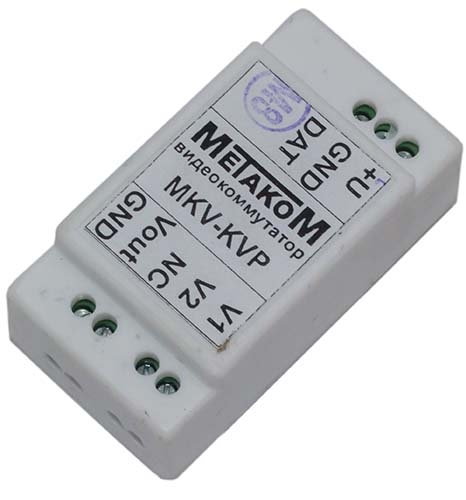

MKV-KVP Разветвитель видеосигнала

Разветвитель видеосигнала МЕТАКОМ MKV-KVP предназначен для работы в составе видеодомофонной системы из блоков вызова МК2003V, МК2003.1V, МК2003.1/2V, МК2003.2V и коммутатора COM25UD, СОМ80(U)D, COM160(U)D, COM220(U)D. Разветвитель обеспечивает подключение соответствующего видео канала к абонентской видео линии при поступлении аудио сигнала с блока вызова.

Основные технические характеристики.



- напряжение питания постоянного тока 11-13В ;

- потребляемый ток в дежурном режиме не более 10 мА;

- диапазон рабочих температур -30…+500С;

- относительная влажность воздуха не более 93% (при 250С);

- масса изделия  - не более 0,05 кг.



Принцип работы.

В дежурном режиме работы всегда включен видеовход соответствующий блоку вызова, подключенному к первой линии коммутатора (LN1, DT1).
При поступлении вызывного сигнала с блока вызова подключенного ко второй линии  коммутатора (LN2, DT2), включается второй видеовход.
По окончанию сеанса связи включается обратно первый видеовход.
