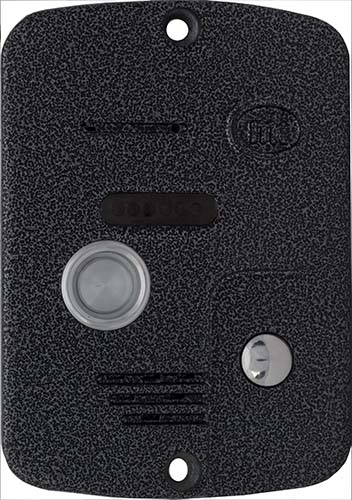

MK1-TM-EM Блок вызова домофона

Одноабонентный блок вызова МЕТАКОМ MK1-TMEM предназначен для установки в подъездах жилых домов, у входных дверей квартир, офисов и т. д. Блок вызова может работать как в составе координатной домофонной системы для работы на одну общую абонентскую трубку, либо как самостоятельная одноабонентная домофонная система.

В качестве оконечных устройств, устанавливаемых у абонентов, рекомендуются трубки квартирные переговорные типа ТКП-01, ТКП-05М,ТКП-06М, ТКП-10М, ТКП-12М или другие, предназначенные для домофонов с координатной системой адресации производства МЕТАКОМ.

Блок вызова обеспечивает подачу сигнала вызова на оконечное устройство у абонента, дуплексную связь посетителя с абонентом, дистанционное открывание замка. Замок также может быть открыт с помощью кнопки ВЫХОД, устанавливаемой у входной двери внутри помещения. Блок вызова имеет считыватель контактных ключей.

Выходной каскад с мощным транзистором предназначен для непосредственного управления обмоткой электромеханического или электромагнитного замка без применения какой-либо дополнительной платы управления или размагничивания. Блок вызова имеет вандалозащищенную конструкцию и может устанавливаться как на улице, так и внутри помещения. Питание блока вызова и замка может осуществляться от блока питания МЕТАКОМ БП-2У.
Технические характеристики

TM

Максимальное сопротивление линии связи, Ом

30

Ёмкость памяти ключей

20

Поддерживаемый протокол ключей

ТМ2003, ТМ2004, DS1990А

Количество вызывных сигналов, подаваемых на ТКП

8

Управление замком (нормально замкнутый на общий провод, либо нормально разомкнутый*)

Мощный ключевой транзистор

Длительность открывания замка

1…30 сек* (шаг установки — 1 сек)

Длительность разговора, сек.

90

Напряжение питания, В

15…18 постоянного тока

Потребляемый ток (Дежурный режим), А, не более

0,09

Потребляемый ток (Вызов абонента), А, не более

0,25

Диапазон рабочих температур

-30...+40°C

Относительная влажность воздуха (при 35°C)

95%

Габаритные размеры вызывной панели, мм

125 x 90 x 25

Масса без крепежа (Блок вызова MK1), кг, не более

0,30

Масса без крепежа (Рамка (MK1-XR(V)- E2)), кг, не более

0,1

Отличительные особенности:

Непосредственный вызов абонента;
Запись ключей общим списком;
Возможность удаления всех записанных ключей из памяти;
Возможность работы в составе многоабонентной координатной домофонной системы на общее абонентское устройство с коммутацией линии от многоабонентного домофона;
Гальваническая развязка с многоабонентным координатным домофоном;
Вход в режим программирования и записи ключей путём замыкания перемычки на задней стороне блока вызова;
Возможность работы с электромагнитным или электромеханическим замком (устанавливается программно);
Звуковой контроль нажатия кнопок;
Раздельная регулировка чувствительности микрофона и громкости динамика;
