ЭПУ

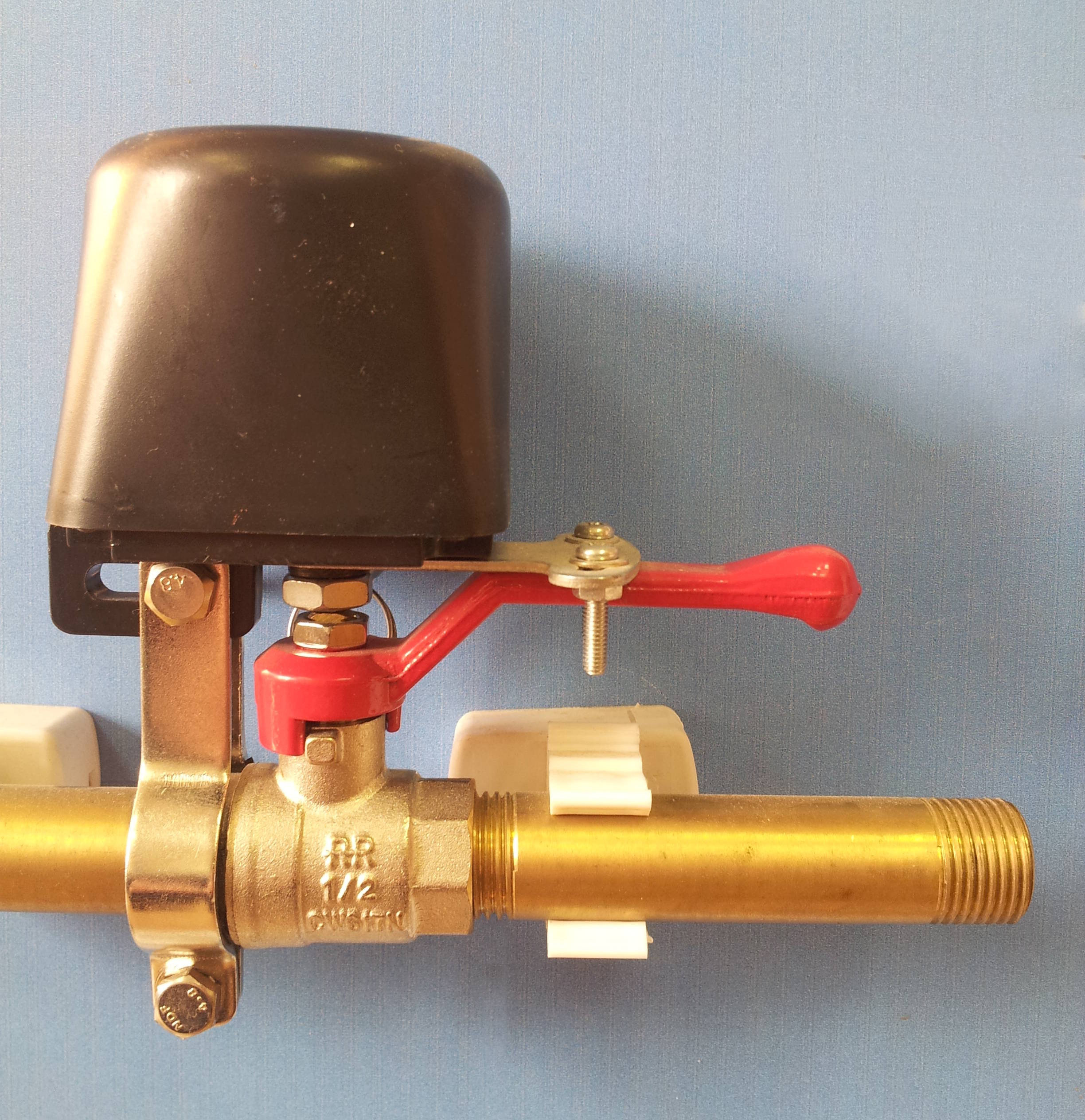

Электромеханическое поворотное устройство со встроенными датчиками положения предназначено для управления рычагом шарового крана, установленного на жидкостном или газовом трубопроводе. Встроенные датчики положения позволяют контролировать состояние крана «открыто» или «закрыто».
Устройство оснащено электроприводом с редукторным поворотным механизмом. С помощью входящего в комплект крепёжного элемента, устройство устанавливается непосредственно на трубопровод диаметром ½, ¾, 1, 1+1/4, 1+½ дюйма.

Монтаж устройства не требует разборки трубопровода, устройство может быть установлено самостоятельно. Устройство приводится в действие как электрическим, так и ручным способом, что позволяет осуществить автоматическое открывание и закрывание шарового крана или ручное открытие и закрытие шарового крана, в случае отключения питания.

Для осуществления ручного управления шаровым краном, необходимо потянуть ручной стопор поворотного устройства за кольцо до упора и повернуть рычаг шарового крана.

Основные технические данные
Напряжение питания постоянного тока, номинальное    12 В
Напряжение питания постоянного тока, рабочее    6В-18В
Номинальный ток    100мА
Рабочий ток    20мА~550мА
Номинальная мощность    .2Вт
Рабочая мощность    0,12Вт~10Вт
время автоматического закрытия    5-10 сек
время автоматического открытия    5-10 сек
крутящий момент    30-60 кг/см
длина вывода    30 см *
Габаритные размеры    94х70х145 мм
Масса    0,36 кг;
Диапазон температур    от минус 10°С до плюс 50 °С.
Влажность окружающей среды    95%
Степень защиты обеспечиваемая оболочкой IP51 в соответствии с ГОСТ 14254.
(* По согласованию с потребителем длина вывода питания может быть изменена, что оговаривается в договоре на поставку).
Устройство оснащено встроенными датчиками положении. Вывод от датчиков положения 4-х жильный. Контакты одного датчика положения имеют цветовую маркировку: белый и желтый, контакты второго датчика положения имеют цветовую маркировку: зелёный и коричневый. При подключении блока управления реверсивным двигателем БУРД «Реверс» (поставляется отдельно) возможно автоматическое управление поворотным устройством и индикация положения рычага шарового крана «открыто» «закрыто».

Изготовитель гарантирует соответствие блока требованиям указанных в данном паспорте, ТУ и ГОСТ при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
