Окно-4М

Извещатель "Окно-4М" предназначен для обнаружения разрушения остекленных проемов в охраняемых помещениях и выдачи тревожного извещения в шлейф охранной сигнализации приборов приемно-контрольных (ППК). Извещатель питается от шлейфа сигнализации ППК и обеспечивает выдачу тревожного извещения путем увеличения тока потребления с одновременным включением индикатора БОС в момент разрушения стекла. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа на время 2 с. Извещатель предназначен для работы в шлейфах приемно – контрольных приборов с величиной тока короткого замыкания не более 20 мА. Подключение извещателей в шлейф осуществляется параллельно. При постоянном напряжении в шлейфе соблюдение полярности включения извещателя не требуется. При наличии в шлейфе знакопеременного напряжения подключение извещателя осуществляется с использованием полупроводникового диода, включенного в требуемом направлении.

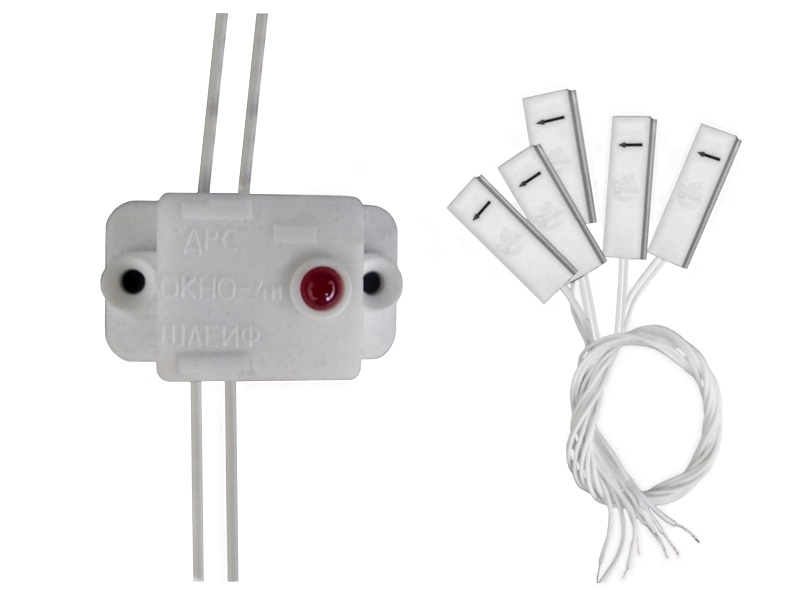

Конструктивно извещатель состоит из блока обработки сигналов (БОС) и пяти датчиков разрушения стекла (ДРС)

Извещатель является невосстанавливаемым, неремонтируемым изделием.
Технические характеристики
Площадь сплошного стеклянного полотна при толщине от 2 до 8мм, охраняемая:
Одним датчиком (ДРС):    до 4 м2
Комплектом датчиков (ДРС):    до 20 м2
Дальность действия датчиков:    до 2,5м.
Напряжение питания в шлейфе сигнализации:
Постоянного тока:    от 10 до 30 В
Импульсного напряжения прямоугольной формы при скважности не более 2

от 15 до 30 В
Частота пульсирующего тока питания, Гц:    не менее 100
Ток , потребляемый извещателем (БОС) в дежурном режиме:    не более 30 мкА.
Остаточное напряжение на извещателе в режиме «Тревога» при коммутируемом токе не более 20 мА    не более 5,2 В
Рабочий диапазон температур    от минус 40 до +50 ° С.
