Пульсар 4-012 СК

Четырехпроводная модификация с выходом "сухой контакт реле". Предназначен для эксплуатации в промышленных взрывоопасных и всокотемпературных зонах и при наружной установке в комплекте с выносным элементом.
Длина кабеля оптоволоконного в металлорукаве ОВ1 от 1 до 20 м

Извещатель пожарный "Пульсар 4-012" предназначен для обнаружения загораний, сопровождающихся появлением открытого пламени в зонах со специальными условиями эксплуатации (температура выше +55ОС, наличие агрессивных компонент, взрывоопасность, труднодоступность). Работает совместно с приемно-контрольными приборами типа ППС-3, ППК-2, Сигнал-ВК, Сигнал-4, Сигнал-20, Роса и аналогичными.
Извещатель является восстанавливаемым обслуживаемым устройством. В дежурном режиме выдает сигнал импульсного свечения с периодом 10-15 с на оптический индикатор зеленого цвета. При обнаружении загорания выдает сигнал "Тревога" в шлейф системы сигнализации и на оптический индикатор красного свечения.
Принцип действия извещателя "Пульсар 4-012" основан на преобразовании инфракрасного (ИК) излучения в диапазоне 0,8 -1,1 мкм, находящегося в поле зрения входного оптического элемента, в электрический сигнал.

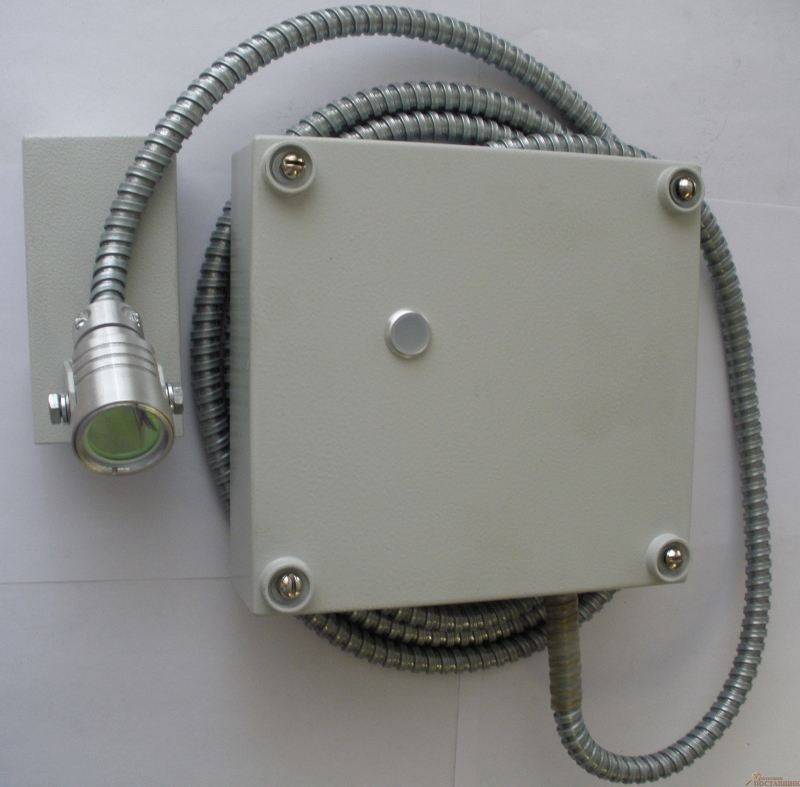

Извещатель предназначен для контроля зон со специальными условиями эксплуатации (температура выше +55ОС, наличие агрессивных компонент, взрывоопасность, труднодоступность). Для выполнения этой задачи он оснащен оптическим каналом связи, состоящим из выносного оптического элемента и оптоволоконного кабеля длиной от 1 до 25 м.
Оптический канал связи устойчив к высокой температуре, агрессивным компонентам, взрывобезопасен, что позволяет монтировать его в зонах со специальными требованиями.
Электронный блок оснащен микроконтроллером со специальной программой обработки, позволяющей исключить сработку извещателя от периодических оптических помех.
Блок извещателя монтируется в зоне с требованиями, допускающими применение аппаратуры без специальных средств взрывозащиты, имеющих степень защиты оболочки IP55. Такое разделение функций позволило создать надежный, безопасный в работе извещатель.

Технические характеристики извещателя "Пульсар 4-012СК"
1 Дальность обнаружения тестового очага пламени, м.
очаг ТП-5 (нефтепродукты) площадью 0,1 кв.м.
переключатель L=30м), метры ________________________________________30
переключатель L=15м), метры ________________________________________15
очаг ТП-6 (спирты) площадью 0,1 кв.м.
(переключатель L=30), метры _________________________________________12
(переключатель L=15), метры __________________________________________6
2 Время срабатывания, с : *
(переключатель T=7), секунды __________________________________________7
(переключатель T=14), секунды ________________________________________14
(переключатель T=21), секунда ________________________________________21
3 Угол обзора, градусы
типовое значение ____________________________________________________90
по заказу ________________________________________________________30-90
4 Длина оптоволоконного кабеля ОВ1, для выносного оптического элемента,
по заказу, м ____________________________________________________________1-25
5 Допустимая фоновая освещенность без модуляции 2- 10 Гц не более, лк:
рассеянное солнечное излучение ____________________________________15000
излучение ламп накаливания _________________________________________250
люминисцентных ламп _____________________________________________2500
6 Степень защиты оболочки,
электронный блок _________________________________________________IP55
выносной оптический элемент ______________________________________IP66
7 Габаритные размеры, мм:
электронный блок, __________________________________________200*200*70
выносной оптический элемент __________________________________35*35*70
8 Масса не более, кг:
электронный блок __________________________________________________3,5
выносной оптический элемент _______________________________________0,2
9 Срок службы изделия, лет ___________________________________________10
