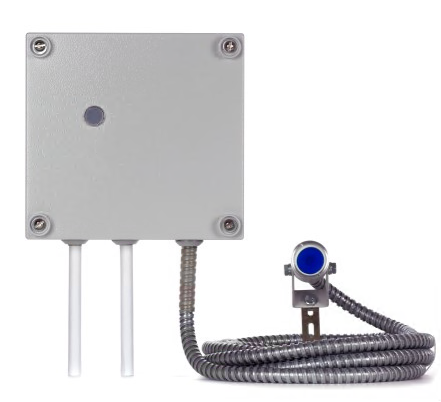

Пульсар 4-012Н Извещатель пламени пожарный

Подключение к ППКП по 2-х
проводному шлейфу.
Ток в режиме “Пожар” задается с
помощью внутреннего резистора
1000 Ом и добавочного резистора
Rд, Температурный  диапазон  -10 С...+55 С.
Извещатель пожарный “Пульсар4-012” предназначен
для обнаружения загораний, сопровождающихся появлением
открытого пламени в зонах со специальными условиями
О
эксплуатации (температура выше +55 С, наличие агрессивных
компонент, взрывоопасность, труднодоступность). Работает
совместно с приемно-контрольными приборами типа ППС-3,
ППК- 2, Сигнал-ВК, Сигнал-4, Сигнал-20, Роса и аналогичными.
Извещатель является восстанавливаемым обслуживаемым устройством. В дежурном режиме выдает сигнал импульсного свечения с периодом 10-15 с на оптический индикатор
зеленого цвета. При обнаружении загорания выдает сигнал
“Тревога” в шлейф системы сигнализации и на оптический
индикатор красного свечения.
Принцип действия извещателя “Пульсар4-012” основан
на преобразовании инфракрасного (ИК) излучения в диапазоне
0,8 -1,1 мкм, находящегося в поле зрения входного оптического элемента, в электрический сигнал.
Проекция поля зрения входного оптического элемента на
плоскость, параллельную его оптической оси, представлена на
рис.1.
Извещатель предназначен для контроля зон со специО
альными условиями эксплуатации (температура выше +55 С,
наличие агрессивных компонент, взрывоопасность, труднодоступность). Для выполнения этой задачи он оснащен оптическим каналом связи, состоящим из выносного оптического
элемента и оптоволоконного кабеля длиной от 1 до 25 м.
Оптический канал связи устойчив к высокой температуре, агрессивным компонентам, взрывобезопасен, что позволяет монтировать его в зонах со специальными требованиями.
Электронный блок оснащен микроконтроллером со
специальной программой обработки, позволяющей исключить
сработку извещателя от периодических оптических помех.
Блок извещателя монтируется в зоне с требованиями,
допускающими применение аппаратуры без специальных
средств взрывозащиты, имеющих степень защиты оболочки
IP55. Такое разделение функций позволило создать надежный,
безопасный в работе извещатель.
