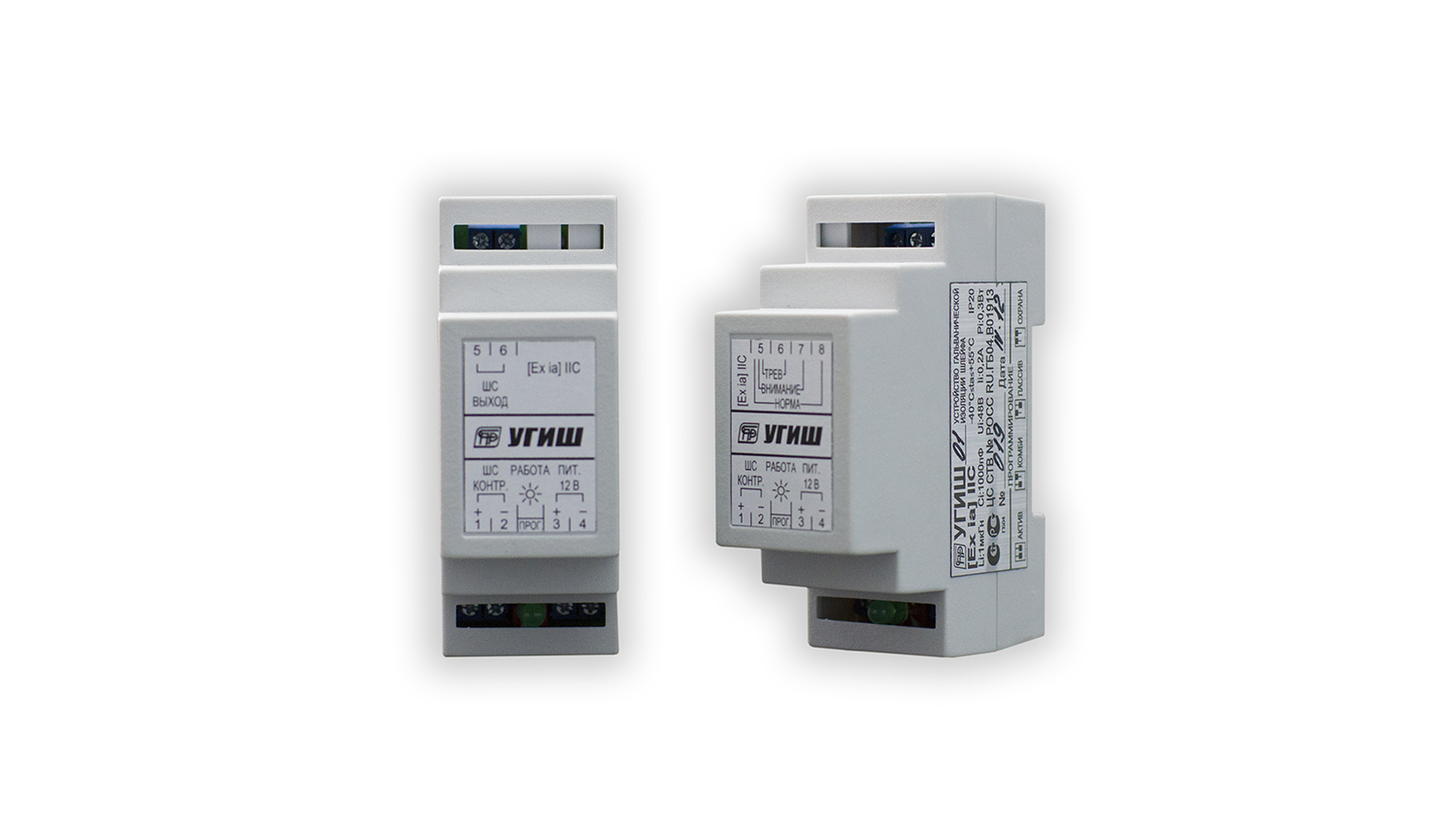

УГИШ Устройство гальванической изоляции шлейфа

Устройство гальванической изоляции шлейфа УГИШ предназначено для контроля НЕИСКРОБЕЗОПАСНОГО охранно-пожарного шлейфа сигнализации (ШС) и трансляции его состояния в ИСКРОБЕЗОПАСНЫЙ шлейф сигнализации приборов серии «Яхонт-И» (или аналогичных).

   Область применения – системы охранно-пожарной сигнализации комплексных промышленных объектов (с обычными и взрывоопасными зонами).

УГИШ позволяет использовать искробезопасные ПКП (серии «Яхонт-И») не только для контроля искробезопасных извещателей, но и для одновременного контроля извещателей с другим видом взрывозащиты (либо без средств взрывозащиты), не нарушая искробезопасность шлейфа ПКП. Таким образом, УГИШ является по сути «обратным» барьером искробезопасности.

   В шлейф сигнализации УГИШ могут включаться извещатели без взрывозащиты (при их установке вне взрывоопасных зон), либо извещатели с видом взрывозащиты отличным от искробезопасной цепи (например, защита вида d – взрывонепроницаемая оболочка).

   Устройство УГИШ является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасные ВЫХОДНЫЕ цепи и маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и должно устанавливаться вне взрывоопасных зон.

   УГИШ обеспечивает искробезопасность выхода за счет гальванической изоляции контролируемого шлейфа сигнализации и ограничения емкости и индуктивности, подключаемых в искробезопасный шлейф ПКП.
