Яхонт-ППУ-ПК

1 зона тушения; взрывозащита [Exiа]IIB; функции ППКП; автом./ручн. тушение; авт. запуск от извещ. в ШС с напряж. 22В; контроль дверей; управление оповещ.; два выхода подрыва п/п с огр. тока - 2А; питание от БРП-12В; tокр= -40...+55°С; инт. RS485

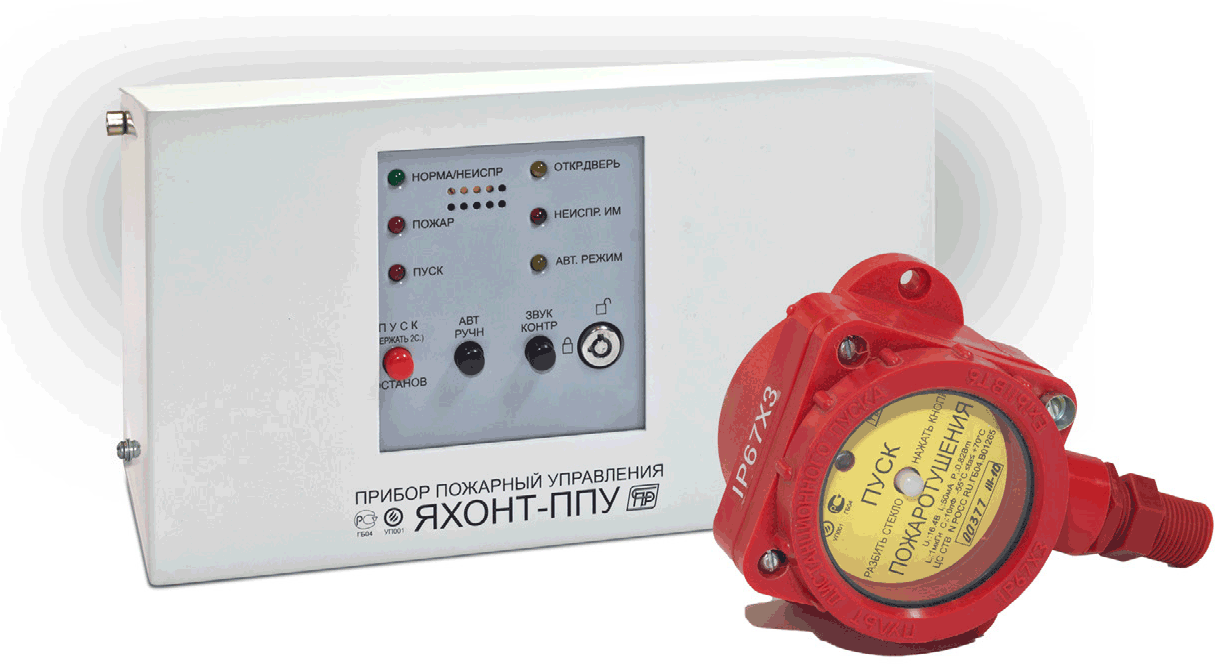

Прибор приемно-контрольный управления пожарный ППУ0149-1-1 - Яхонт-ППУ-ПК
- предназначен для приема сигналов от пожарных извещателей (далее ПИ) и выдачи сигналов управления электрозапускаемой установкой газового (порошкового, аэрозольного) пожаротушения, а также для контроля состояния установки, управления устройствами оповещения (далее УО) и инженерным оборудованием.
   Область применения прибора - системы автоматического пожаротушения взрывоопасных объектов.
   Запуск пожаротушения осуществляется в автоматическом режиме - по сигналу срабатывания ПИ в шлейфе сигнализации (далее ШС), либо в ручном режиме  -  с панели прибора или по сигналу от пультов дистанционного пуска (далее ПДП), установленных на путях эвакуации.
   Прибор Яхонт-ППУ-ПК имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIВ, имеет маркировку взрывозащиты [Exiа]IIB, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки вне взрывоопасных зон. Прибор обеспечивает искробезопасность следующих цепей:1) шлейф сигнализации; 2)шлейф дистанционного пуска;3) шлейф контроля дверей.
   ППУ-ПК предназначен для использования совместно с  взрывозащищенными искробезопасными ПИ: тепловыми ИП101 Гранат, Гранат-МД, ручными ИП535 Гарант, Гарант-М, оповещателями СКОПА, ЗОВ, устройством контроля линии оповещения УКЛО.
   Допускается работа с другими типами искробезопасных ПИ, параметры которых допускают их включение в ШС прибора, и другими типами оповещателей, предназначенными для эксплуатации во взрывоопасных зонах.
   К ППУ-ПК по двухпроводной линии подключаются от 1 до 4-х ПДП, предназначенных для дистанционного контроля режима работы ППУ и дистанционного запуска средств пожаротушения.
   ПДП является искробезопасным электрооборудованием, имеет маркировку взрывозащиты 1ExibIIBT6, соответствует требованиям ГОСТ Р 52350.0, ГОСТ Р 52350.11 и предназначен для установки во взрывоопасных зонах помещений и наружных установок класса 1 или 2  по ГОСТ Р 52350.10.
   В искробезопасную цепь контроля дверей могут подключаться серийные пассивные (нетокопотребляющие) охранные извещатели, либо иные датчики положения дверей (кнопки, переключатели и т.п.), разрешенные к применению во взрывоопасных зонах.
   Передача сигналов от прибора на пульт централизованного наблюдения (ПЦН) осуществляется при помощи модуля ИРМ, подключаемого к интерфейсному разъему прибора, и имеющему на выходе релейные выходы НОРМА и  ТРЕВОГА.
ППУ-ПК обеспечивает:
1) прием сигналов от ручных и автоматических ПИ в ШС;
2) запуск пожаротушения в автоматическом режиме при срабатывании ПИ в ШС (по тактике «с вниманием» или «с перезапросом»);
3) запуск пожаротушения в ручном режиме с ПДП или с панели прибора;
4) отсчет программируемой задержки на пуск средств тушения;
5) формирование на основном и дополнительном (резервном) выходах  тушения программируемых по длительности  импульсов подрыва с ограничением тока на уровне 2А;
6) ручной останов процесса пожаротушения с панели прибора;
7) ручное включение/отключение автоматического режима с панели прибора с местной световой индикацией, а также с индикацией на ПДП и внешнем табло;
8) контроль состояния дверей защищаемого помещения, и отключение режима автоматического пуска при их открытии;
9) контроль состояния установки пожаротушения, а именно:
        а) контроль целостности цепей подрыва пиропатронов;
        б) контроль массы заряда (или давления) в баллонах с огнетушащим веществом при помощи контактных весов или контактного манометра;
        в) прием сигнала от сигнализатора давления универсального (СДУ) в побудительном трубопроводе в режиме пуска;
10) контроль исправности (на отсутствие обрыва или короткого замыкания) цепи ШС, цепи дистанционного пуска, цепей контроля заряда и СДУ;
11) формирование сигналов управления инженерным оборудованием;
12) управление устройствами оповещения внутри и снаружи помещения в соответствии с алгоритмом пожаротушения;
13) подачу в ручной ПИ сигнала  квитирования запуска процесса тушения;
14) местную световую и звуковую сигнализацию о режиме работы прибора, о пуске средств пожаротушения, о неисправностях цепей;
15) контроль питающего напряжения и сигнализацию неисправности при снижении его уровня ниже допустимого.
16) взаимодействие с другими компонентами системы пожаротушения и автоматическими системами управления технологическими процессами (АСУТП), развернутыми на объекте, через встроенный интерфейс RS485 по протоколу MODBUS.
